Liquiscale
Sichere Füllstandmessung für kryogene Druckbehälter
LiquiScale ist ein zuverlässiges Füllstandmessgerät für druckbelastete kryogene Gastanks. Unser System basiert auf driftstabiler Differenzdrucktechnologie (Drift unter 0,3 % über 10 Jahre) und überwacht zuverlässig Füllstand und Kopfdruck.
LiquiScale – Mehr Sicherheit, höhere Effizienz und nachhaltigere Tanklogistik
Mit LiquiScale bietet die J.con GmbH eine intelligente Lösung für die präzise und sichere Füllstandmessung in kryogenen Lagertanks und druckbelasteten Flüssiggastanks. LiquiScale liefert nicht nur verlässliche Messwerte, sondern schafft echte Transparenz über den tatsächlichen Zustand Ihrer Tanks – jederzeit und standortunabhängig.
Durch die hochgenaue elektronische Differenzdruckmessung und die thermodynamische Füllstandskorrektur wird der reale Tankinhalt deutlich präziser bestimmt als mit konventionellen Messmethoden. Diese Genauigkeit ermöglicht es, Sicherheitsaufschläge im Tank gezielt zu reduzieren, ohne Kompromisse bei der Betriebssicherheit einzugehen. Das verfügbare Tankvolumen wird effizienter genutzt – Reserven werden sichtbar und planbar.
In Verbindung mit dem J.con Tankportal wird LiquiScale zum zentralen Werkzeug für eine optimierte Tanklogistik. Exakte Füllstandsdaten erlauben eine bedarfsgerechte und vorausschauende Tourenplanung, unnötige Nachfüllfahrten werden vermieden. Das reduziert nicht nur Kraftstoffverbrauch und Betriebskosten, sondern trägt gleichzeitig zur Senkung des CO₂-Ausstoßes und zu nachhaltigeren Versorgungsprozessen bei.
Produktübersicht
LiquiScale Generation 3 – Vernetzte Füllstandmessung mit bidirektionaler Kommunikation
Die konsequente Weiterentwicklung für die digitale und vernetzte Füllstandmessung kryogener Tanks mit bidirektionalem Datenaustausch.
LiquiScale Generation 3 kombiniert höchste Messgenauigkeit mit moderner Kommunikationstechnologie und setzt einen klaren Fokus auf bidirektionalen Datenaustausch. Die integrierte Kommunikation ermöglicht nicht nur die Übertragung von Messdaten, sondern auch den aktiven Zugriff auf das Gerät aus der Ferne.
Über das J.con Tankportal können Messwerte überwacht, Parameter angepasst, Grenzwerte verändert und Systemeinstellungen aktualisiert werden – standortübergreifend und in Echtzeit. Dies macht LiquiScale Gen. 3 zu einem zentralen Baustein moderner Remote-Überwachungs- und Servicekonzepte.
Technische Basis ist eine SIL2-zertifizierte Differenzdruckzelle mit einer Langzeitdrift von unter 0,3 % über zehn Jahre. Neben dem Füllstand können – je nach Konfiguration – auch Kopf- und Bodendruck erfasst und angezeigt werden. Die Darstellung erfolgt übersichtlich in Prozent, Liter, Kilogramm oder Normkubikmetern.
Highlights auf einen Blick:
- Hochpräzises Füllstandmessgerät für kryogene Lagertanks
- Bidirektionale Kommunikation mit dem J.con Tankportal
- Fernüberwachung, Fernparametrierung und Konfigurationsänderungen
- SIL2-Differenzdrucksensor mit hoher Langzeitstabilität
- Thermodynamische Füllstandkorrektur & tankgeometrieunabhängige Berechnung

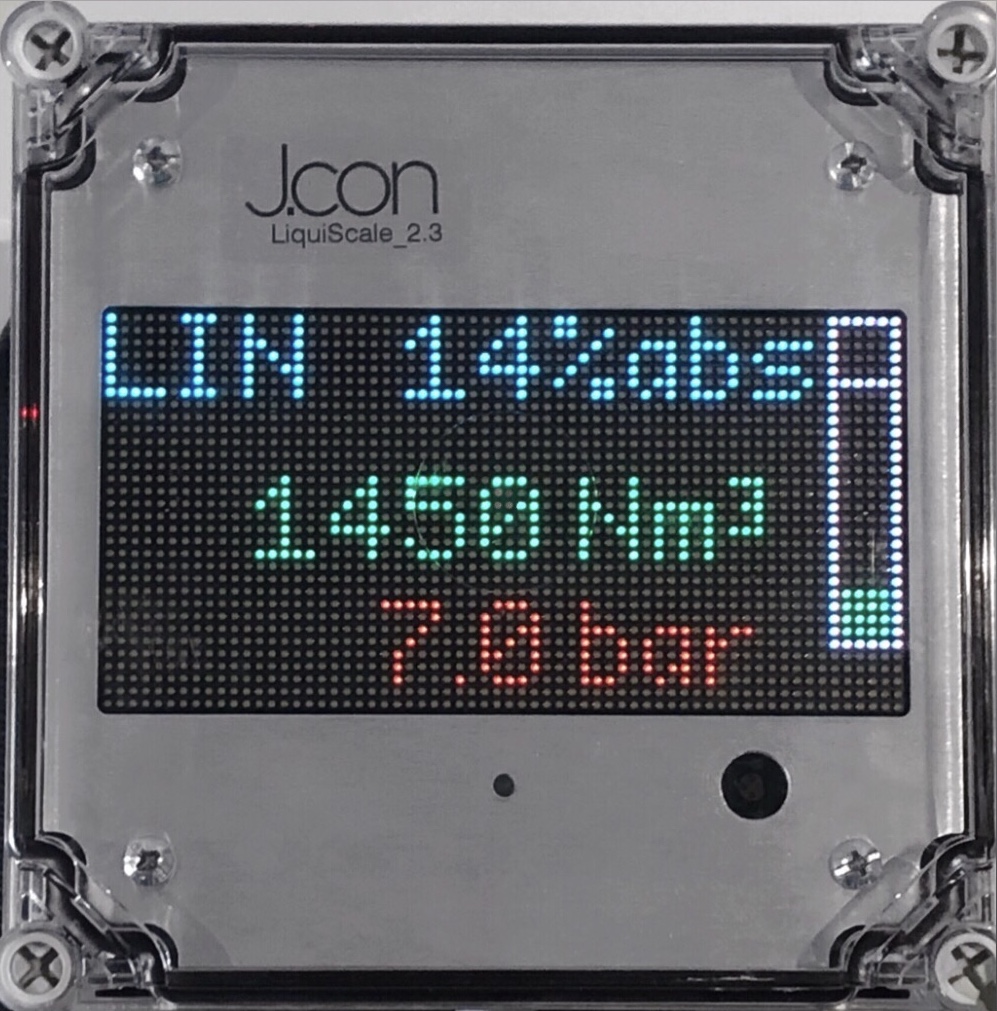

- Leuchtsstarkes LED-Farbdisplay mit Ampelprinzip
- WLAN-Konfiguration und optionale LTE-Anbindung
LiquiScale Generation 2 – Bewährte Füllstandmessung für kryogene Gastanks
Ein bewährtes und zuverlässiges Füllstandmesssystem, das sich in zahlreichen industriellen Anwendungen etabliert hat.
LiquiScale Generation 2 ist ein bewährtes und zuverlässiges Füllstandmesssystem für kryogene Lagertanks, das sich in vielen Anwendungen etabliert hat. Die Messung erfolgt über eine hochpräzise SIL2-zertifizierte Differenzdruckzelle und ist unabhängig von der Tankgeometrie.
Das System erfasst den Füllstand, den Kopfdruck sowie die Reichweite und stellt diese übersichtlich auf einem leuchtstarken LED-Farbdisplay dar. Grenzwertüberschreitungen werden klar visualisiert. Durch die optionale thermodynamische Füllstandskorrektur lassen sich reale Betriebszustände präzise bewerten.
Highlights auf einen Blick:
- Füllstandmessung für kryogene Lagertanks
- Hochpräzise SIL2-zertifizierte Differenzdruckzelle
- Anzeige von Füllstand, Kopfdruck und Reichweite
- Thermodynamische Füllstandskorrektur möglich
- Leuchtsstarkes LED-Farbdisplay mit Ampelprinzip
- Lokale Parametrierung per PC oder WLAN
- Für Sauerstoff geeignet
LiquiScale Flex – Präzise Füllstandsmessung für mobile und autarke Tanks
Die flexible Variante für mobile Tanks und Remote-Applikationen ohne permanente Stromversorgung.
LiquiScale Flex ist die flexible LiquiScale-Variante für mobile Tanks und Remote-Applikationen, bei denen keine permanente Stromversorgung verfügbar ist. Das System bietet die gleiche hohe Messgenauigkeit und Zuverlässigkeit wie die stationären LiquiScale-Geräte – kombiniert mit maximaler Unabhängigkeit und Mobilität.
LiquiScale Flex arbeitet netzunabhängig und wird standardmäßig über eine integrierte Solarzelle mit Akkupufferung betrieben. Für Einsatzorte mit dauerhaft eingeschränkten oder ungünstigen Lichtverhältnissen kann zusätzlich eine separate, flexibel positionierbare Solarzelle angebracht werden. Dadurch ist ein zuverlässiger, autarker Betrieb auch an sehr dunklen oder abgeschatteten Standorten sichergestellt.
Über eine optionale LTE-Anbindung kann LiquiScale Flex nahtlos mit dem J.con Tankportal kommunizieren. So lassen sich Füllstände mobiler und autarker Tanks zuverlässig aus der Ferne überwachen, was eine bedarfsgerechte Nachfüllplanung unterstützt und manuelle Kontrollen reduziert.
Highlights auf einen Blick:
- Füllstandmessung für mobile und abgelegene Flüssiggastanks
- Netzunabhängiger Betrieb mit integrierter Solarzelle und Akkupuffer
- Optionale externe, flexibel platzierbare Solarzelle für sehr dunkle Standorte
- Hochpräzise SIL2-zertifizierte Differenzdruckmessung
- Anbindung an das J.con Tankportal via LTE
- Komfortable Web-Konfiguration
- Für Sauerstoff geeignet
Peripheriegeräte
IoT RemoteLink
Universelles LTE-Kommunikationsgateway mit 16 konfigurierbaren Analog-/Digitaleingängen. Ermöglicht nahtlose Cloud-Integration für bestehende Feldgeräte und Legacy-Infrastruktur.
Universelles Datenübertragungsmodul für Feldgeräte. Eine leistungsstarke Kommunikationsbox für die drahtlose Datenübertragung an beliebige Server – ermöglicht die physische Anbindung von Feldgeräten an Internetportale zur Überwachung und Datenspeicherung.
Highlights:
- Universelle Konnektivität: Drahtlose Datenübertragung an beliebige Server.
- Umfangreiche E/A: 8 digitale und 8 analoge (4–20 mA) Eingänge als Standard.
- Einfache Konfiguration: Komfortable Parametrierung per Webbrowser oder vor Ort.
- Flexible Montage: Erhältlich als Feldgehäuse- oder DIN-Schienen-Variante.
Technische Daten:
- Stromversorgung: 21,6 bis 26,4 V DC (16 W Verbrauch).
- Analogeingänge: 12-Bit-Auflösung, Bereich 4–20 mA.
- Robustheit: Betriebstemperaturbereich –20 bis +50 °C.
- Schutzart: IP 20 für Standardvarianten.
PSU USV
Unterbrechungsfreie Stromversorgung, optimiert für alle LiquiScale-Versionen – sichert den Dauerbetrieb auch bei Stromausfällen.
Sichere Stromversorgung unter allen Umständen. Die PSU USV ist eine akkugepufferte Stromversorgungseinheit, die speziell dafür ausgelegt ist, den Füllstandmessbetrieb auch bei Netzproblemen oder vollständigen Stromausfällen aufrechtzuerhalten.
Highlights:
- Unterbrechungsfreier Betrieb: Kontinuierliche Überwachung bei Stromausfällen.
- Lange Überbrückungszeit: Integrierter Akku liefert bis zu 72 Stunden Strom.
- Industrieschutz: IP65-zertifiziert für zuverlässigen Außen- oder Industrieeinsatz.
- Wartungsfrei: AGM-Akkutechnologie mit 10 Jahren Auslegungslebensdauer.
- Plug'n'Play: Optional vorkonfektionierte Kabel mit Steckern für einfache Installation.
Technische Daten:
- Eingangsspannung: 100–240 VAC 50/60 Hz (0,8 A Stromaufnahme).
- Ausgangsspannung: 24 V nominal (max. 27,6 V).
- Akkukapazität: 8,8 Ah hochzuverlässiger AGM-Akku.
- Temperaturbereich: Robuster Betrieb von –20 °C bis +50 °C.
- Zertifizierung: Vollständige CE-Zertifizierung für Sicherheitskonformität.
PSU Light
Industrielles IP65-Netzteil für den Parallelbetrieb von bis zu 3 LiquiScale-Geräten. Weltweit kompatibel (100–240 VAC) mit einfacher Plug'n'Play-Inbetriebnahme.
Kompakte Stromversorgung für alle LiquiScale-Varianten. Eine robuste Plug'n'Play-Lösung zur Stromversorgung mehrerer Messgeräte in stationären Industrieanwendungen.
Highlights:
- Parallelbetrieb: Versorgung von bis zu 3 LiquiScale-Geräten aus einer Einheit.
- Universeller Eingang: 100–240 VAC 50/60 Hz für weltweiten Einsatz.
- Industrieschutz: IP65-zertifiziertes Gehäuse für raue Umgebungen.
- Flexible Zubehörteile: Vorkonfektionierte Steckkabel (3 m bis 20 m).
- Effiziente Inbetriebnahme: Plug'n'Play-Design reduziert die Installationszeit.
- CE-zertifiziert: Vollständige Konformität mit industriellen Sicherheitsstandards.
